STROMNETZPLANUNG

Der Digitale Zwilling Ihres Stromnetzes

Der digitale Zwilling bildet Ihr Stromnetz vollständig und rechenfähig ab – stets aktuell, transparent und konsistent über alle Spannungsebenen hinweg. retoflow vereint Netzbetrieb, Anschlussplanung und strategische Zielnetzplanung in einer zentralen Softwarelösung – für fundierte Entscheidungen auf Basis aktueller Daten und eine zukunftssichere Netzgestaltung.

STROMNETZPLANUNG

Das digitale Abbild für eine effiziente Netzplanung

Mit retoflow schaffen Sie ein digitales Abbild Ihres Netzes - nicht als einmaligen Schnappschuss, sondern als automatisch synchronisiertes Netzmodell:

  • Regelmäßige Netzdatenaktualisierung aus GIS- und ERP- Systemen
  • Automatische Synchronisierung von Anschlussanfragen aus dem Anschlussportal

  • Integration von Messddaten aus dem laufenden Netzbetrieb

So steht Ihnen jederzeit eine aktuelle und verlässliche Grundlage für Netzbetrieb über Anschlussplanung bis hin zur Zielnetzplanung zur Verfügung.

↑ Sehen Sie selbst, wie aus Netzdaten ein rechenfähiges, digitales Stromnetzmodell wird

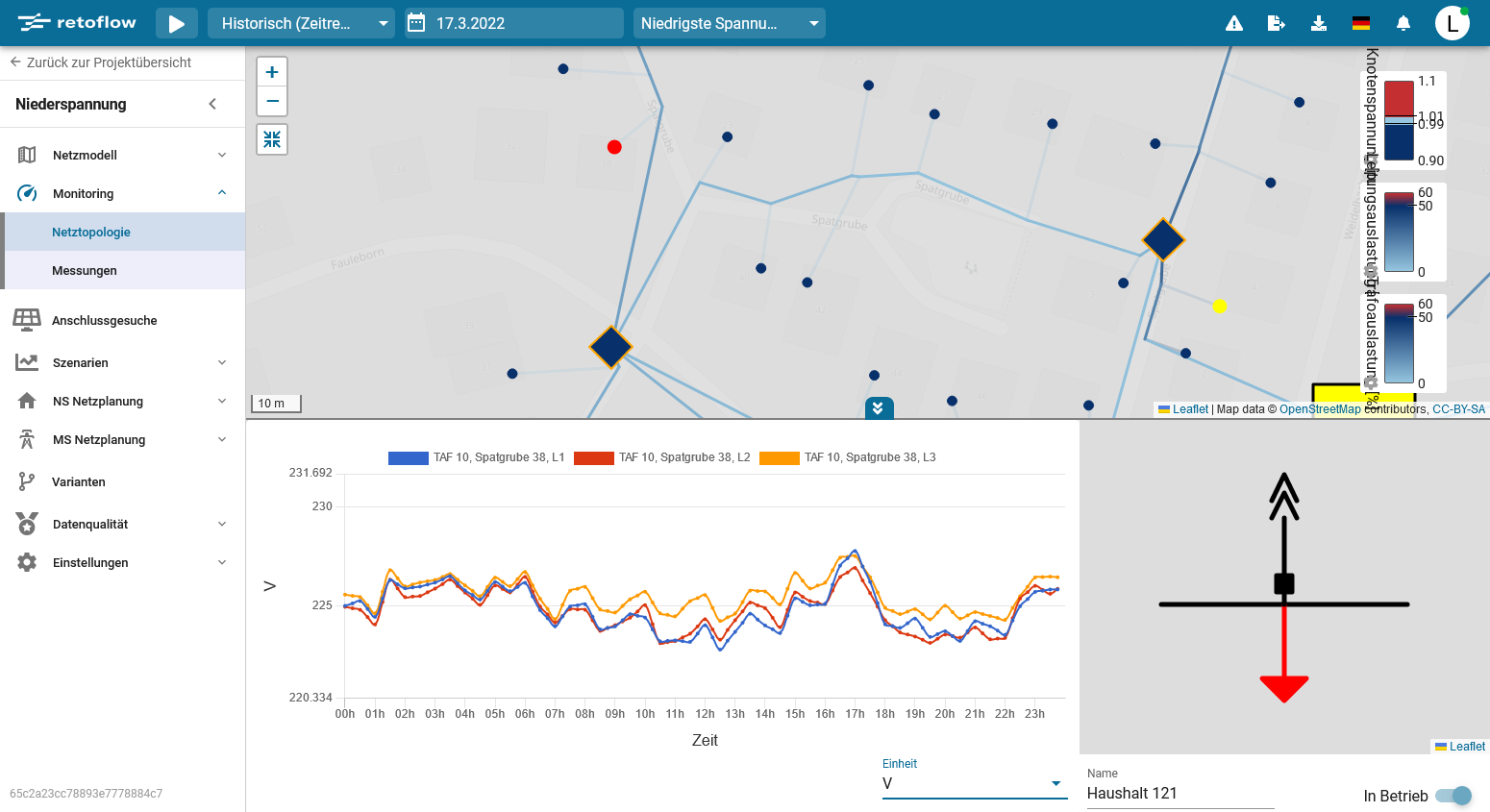

Monitoring_Zeitreihe

Monitoring

Behalten Sie Ihren aktuellen Netzzustand immer im Blick mit dem retoflow Live-Monitoring.

Mehr erfahren
Anschlussplanung_Routing

Anschlussplanung

Operative Netzanschlussplanung automatisiert prüfen und planen – für schnelle und sichere Entscheidungen.

Mehr erfahren
Zielnetzplanung_Maßnahmen

Zielnetzplanung

Planen Sie die Netze der Zukunft – erkennen Sie frühzeitig Engpässe und entwickeln Sie fundierte Strategien für eine zukunftssichere Netzstruktur.

Mehr erfahren
NETZMODELLIERUNG

Einheitliche Netzmodelle über alle Spannungsebenen

Ein konsistentes digitales Netzmodell ist die Grundlage jeder modernen Netzplanung. In retoflow werden Niederspannungs-, Mittelspannungs- und übergeordnete Netzebenen in einem gemeinsamen Modell vereint – für maximale Datenkonsistenz und Transparenz.

Mit dem integrierten Netzfilter von retoflow lassen sich einzelne Netzbereiche gezielt analysieren. Untermauerte Gebiete werden automatisch aggregiert, Ersatzlasten dynamisch berechnet und Spannungsbänder übersichtlich dargestellt.

All das gelingt ohne doppelte Datenhaltung und mit durchgängig präzisen Berechnungsergebnissen.

Stromnetzplanung_Netzmodellierung-3
Allgemein_Netzberechnung-1
NETZANALYSE

Umfassende Netzanalysen für Betrieb und Planung

Für datenbasierte Entscheidungen stellt retoflow alle wichtigen Methoden der Netzberechnung bereit:

  • Lastflusssimulation (Symmetrisch / Unsymmetrisch)

  • Kurzschlussrechnung nach IEC 60909 bzw. VDE 0102

  • N-1 Ausfallrechnung mit Wiederversorgungssimulation

  • Zuverlässigkeitsberechnung (ASIDI / ASIFI)

  • Zustandsschätzung auf Basis von Messdaten (State Estimation)

NETZSIMULATION

Flexible Netzsimulation für jede Datenlage

Die korrekte Abbildung der Gleichzeitigkeiten realistisch abzubilden ist eine der zentralen Herausforderung in der Netzsimulation.
retoflow automatisiert diesen Prozess und erstellt für jedes Versorgungsgebiet individuelle Worst-Case Fälle – präzise, reproduzierbar und effizient.

Abhängig von der Datenbasis erfolgt die Simulation zeitreihenbasiert (SLP- und RLM-Profile)  oder leistungsbasiert mithilfe von Gleichzeitigkeitsfunktionen.

Allgemein_Zeitreihensimulation
Allgemein_Netztransparenz-1
NETZTRANSPARENZ

Volle Netztransparenz
heute und in der Zukunft

Innovativen Algorithmen und effiziente Datenbasis ermöglichen es, das gesamte Netzgebiet in retoflow zentral abzubilden und zu berechnen. Dadurch entsteht einen schneller und intuitiver Überblick über die aktuelle Situation der Netzauslastung.

Mit dem integrierten retoflow Szenario-Editor lassen sich zudem zukünftige Netzzustände simulieren, um mögliche Engpässe im Netz frühzeitig zu erkennen und gezielt gegenzusteuern.

Häufig gestellte Fragen

Ich habe noch kein rechenfähiges digitales Abbild meines Nieder- und/oder Mittelspannungsnetzes. Wie funktioniert die Einführung in retoflow?

Wir erstellen für Sie ein rechenfähiges Netzmodell direkt aus den vorhandenen Quellsystemen.
In den meisten Fällen handelt es sich dabei um das Geoinformationssystem (GIS) für die Netztopologie sowie das Abrechnungssystem für die Dimensionierung von Lasten und Erzeugern.

Weitere Datenquellen wie z.B. Assetsystem, Netzanschlussportal, Messsdatenbank können je nach Anwendungsfall ebenfalls mit dem digitalen Zwilling von retoflow verknüpft werden.

Ich nutze bereits ein klassisches Netzberechnungsprogramm. Kann ich dieses auch mit retoflow verknüpfen?

Ja, eine Übernahme von Netzmodellen aus Programmen wie PowerFactory, SINCAL oder NEPLAN ist möglich.


Von allen Vorteilen des digitalen Zwillings profitieren Sie allerdings nur, wenn Änderungen in den Quellsystemen automatisiert übernommen werden können. Dafür ist in den meisten Fällen eine direkte Anbindung der Quellsysteme der geeignete Weg. Wir analysieren gerne mit Ihnen Ihre aktuelle Situation und evaluieren die geeigneten Weg zu einem

Gibt es Mindestanforderungen für die Datenqualität in den Quellsystemen?

Im Gegenteil: retoflow hilft Ihnen, einen Überblick über Datenlücken zu bekommen und Inkosistenzen zu beheben.

Statistiken über die Datenqualität geben einen Gesamtüberblick über die Datenqualität und Datenchecks liefern konkrete Hinweise auf Elemente mit fehlerhafter Modellierung. So können Sie gezielt die Behebung von Datenfehlern in den Quellsystemen angehen.

LIVE DEMO

Die retoflow Plattform erleben

Vereinbaren Sie jetzt einen unverbindlichen Termin mit unseren Expert:innen und erleben Sie,
wie digitale Netzplanung in der Praxis funktioniert.
